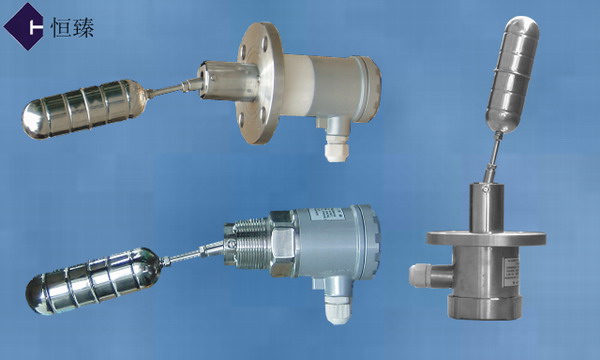

侧装浮球液位开关
- 产品原理：
-

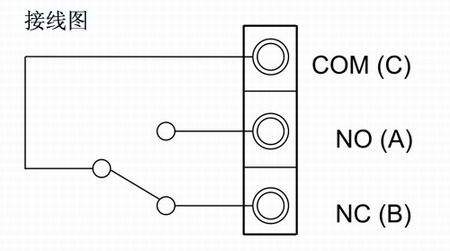

侧装式浮球开关是利用液体浮力原理，当浮球因浮力作用而上下运动时，接线盒内的磁簧开关（或微动开关）受到臂端磁铁影响，而作"NC"接点与"NO"接点之互换。浮球有 φ40, φ44，φ50, φ75四种规格浮球，塑料材质有 PP、PVDF，可用于酸碱场所，SUS 304/316L材质适用于高温或高压桶槽，侧装、上装皆可安装，接线盒防护等级为 IP-65，接续法兰有 JIS, DIN及 ANSI等规格；牙口有 1-1/2, 2"PT, BSP或客户指定规格，耐压最高可达 50kg/cm2，耐温最高可达350℃，适用比重为 0.25~0.65g/cm3 。
- 型号：
- SF-10,10T,20,20T,21,30,41T,50,60,80,81

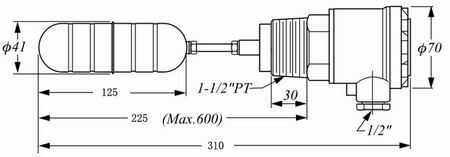

螺纹型 SF-10
- 接点容量：5A/250VAC
- 工作温度：-30～100℃
- 接点形式：SPDT
- 接液材质：SUS304
- 适用比重：0.65
- 连接尺寸：可定制

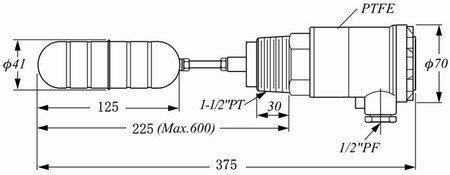

高温螺纹型 SF-10T
- 接点容量：5A/250VAC
- 工作温度：-30～200℃
- 接点形式：SPDT
- 接液材质：SUS304
- 适用比重：0.65

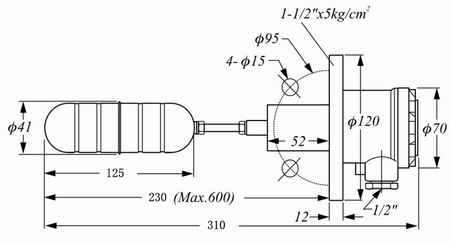

法兰型SF-20
- 接点容量：5A/250VAC
- 工作温度：-30～100℃
- 接点形式：SPDT
- 接液材质：SUS304
- 适用比重：0.65

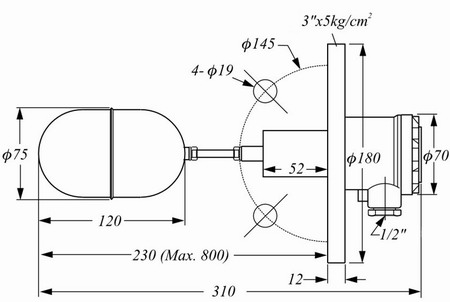

法兰型SF-21
- 接点容量：5A/250VAC
- 工作温度：-30～200℃
- 接点形式：SPDT
- 接液材质：SUS304
- 适用比重：0.65

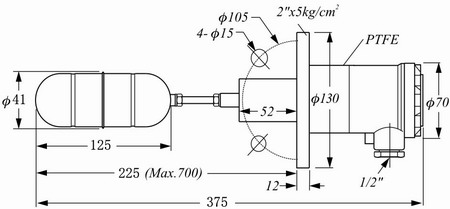

法兰高温型SF-20T
- 接点容量：5A/250VAC
- 工作温度：-30～200℃
- 接点形式：SPDT
- 接液材质：SUS304
- 适用比重：0.65

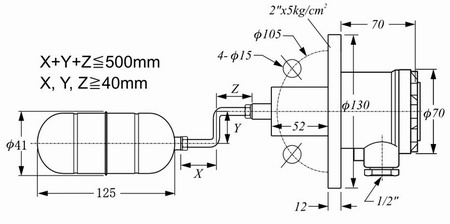

双曲型SF-30
- 接点容量：5A/250VAC
- 工作温度：-30～100℃
- 接点形式：SPDT
- 接液材质：SUS304
- 适用比重：0.65

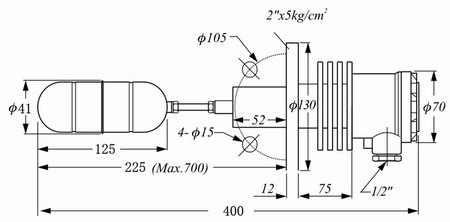

高温型SF-41
- 接点容量：5A/250VAC
- 工作温度：-30～350℃
- 接点形式：SPDT
- 接液材质：SUS304
- 适用比重：0.65
上装法兰型SF-50
- 接点容量：5A/250VAC
- 工作温度：-30～100℃
- 接点形式：SPDT
- 接液材质：SUS304
- 适用比重：0.65

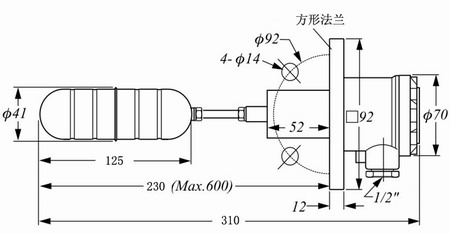

方法兰型SF-60
- 接点容量：5A/250VAC
- 工作温度：-30～100℃
- 接点形式：SPDT
- 接液材质：SUS304
- 适用比重：0.65
- 可定制高温型

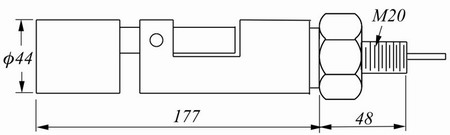

PP螺纹型SF-80
- 接点容量：5A/250VAC
- 工作温度：-30～100℃
- 接点形式：SPDT
- 接液材质：PP(聚丙烯)
- 适用比重：0.7
- 螺纹可定制

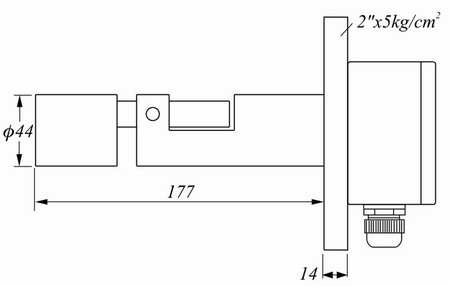

PP法兰型SF-81
- 接点容量：5A/250VAC
- 工作温度：-30～100℃
- 接点形式：SPDT
- 接液材质：PP(聚丙烯)
- 适用比重：0.7
- 法兰可定制

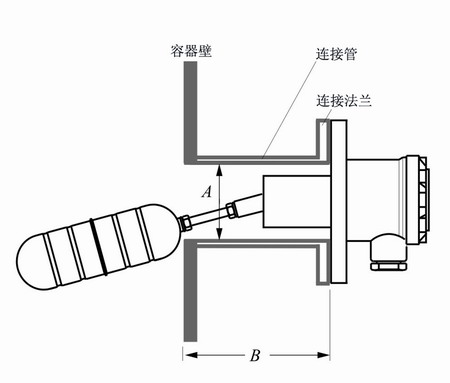

安装示意图
